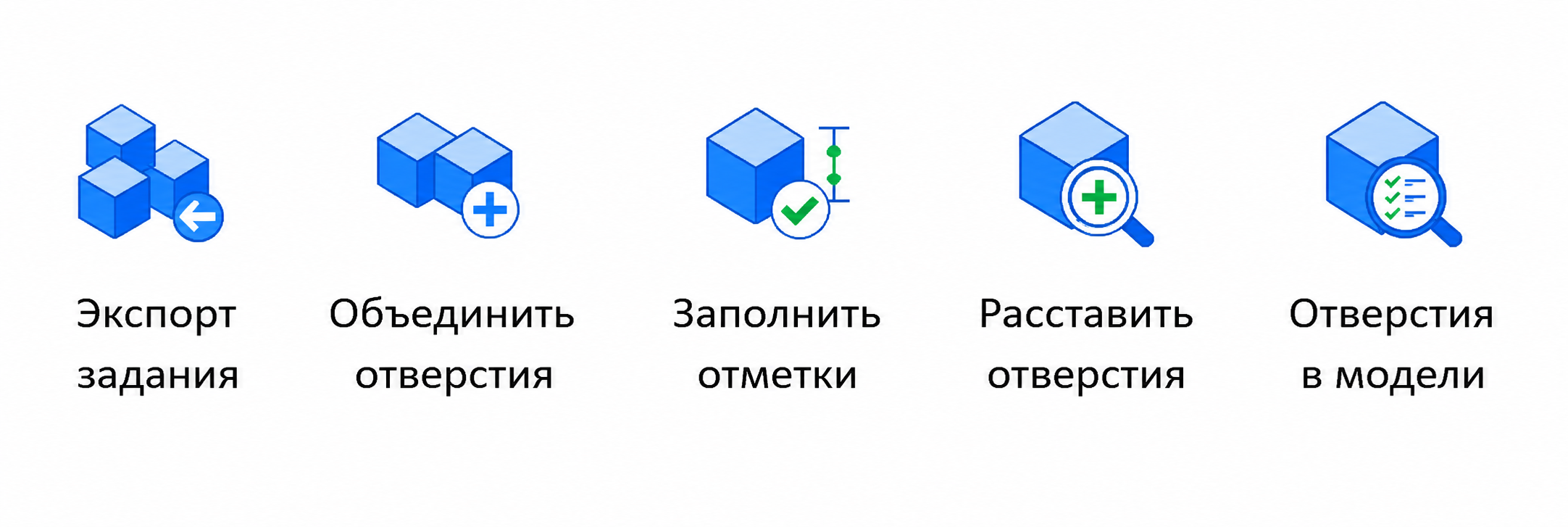

Панель «Отверстия»

Кнопка «Расставить отверстия»

Формирование заданий на отверстия по выбранным MEP-элементам.

Плагин находит пересечения выделенных труб, воздуховодов, коробов и кабельных лотков со стенами, перекрытиями и колоннами — в текущем файле или в связанном конструктиве — и автоматически расставляет в этих местах семейства заданий на отверстия нужного размера и типа.

Порядок действий

1. Выделите в модели трубы, воздуховоды, короба или кабельные лотки, для которых нужно расставить отверстия.
2. Нажмите кнопку Расставить отверстия. Если ничего не выделено, появится предупреждение.
3. В открывшемся окне укажите параметры расстановки:
   • Связанный конструктив. Если конструктив в отдельном файле — отметьте чекбокс и выберите связь; при необходимости вручную укажите конкретные стены и перекрытия из связи.
   • 4 типоразмера семейств отверстий — прямоугольное и круглое, отдельно для стен и для перекрытий. Плагин пытается подставить их автоматически по словам «гильза», «стена» и т. п. в имени семейства.
   • Запас по габаритам отверстия — в миллиметрах или в процентах (например, 10 = +10 %).
   • Минимальный диаметр трубы или короба, ниже которого отверстие не ставится (по умолчанию 150 мм).
   • Максимальный диаметр, до которого отверстие ставится круглым; выше — ставится прямоугольное (по умолчанию 50 мм).
   • Расстояние объединения — в пределах которого соседние отверстия сливаются в одно (0 — только при физическом пересечении).
4. Нажмите Расставить отверстия.
5. Плагин покажет отчёт: сколько отверстий создано отдельно в стенах и колоннах и сколько в перекрытиях, сколько пропущено как уже существующие дубликаты (их ID копируются в буфер обмена), а также список предупреждений.

Кнопка «Экспорт задания»

Экспорт выбранной группы заданий на отверстия в отдельный RVT-файл с передачей общих координат из текущего проекта.

Используется, когда группу заданий на отверстия нужно передать смежному разделу (например, КР или ОВиК) отдельным файлом, без выгрузки всего проекта.

Порядок действий

1. Выделите на модели любой элемент нужной группы заданий на отверстия — плагин сам определит всю группу.
2. Нажмите кнопку Экспорт задания. Если ничего не выделено, появится запрос выбрать элемент группы кликом.
3. В стандартном диалоге сохранения Windows укажите путь и имя файла (по умолчанию — имя типа группы) и нажмите Сохранить.
4. Плагин создаёт новый RVT-файл с копией группы и переносит в него общие координаты текущего проекта.
5. Появится сообщение с путём к сохранённому файлу.

Кнопка «Заполнить отметки»

Заполнение отметок расположения для семейств отверстий и гильз (05_Отверстие_Стена, 05_Гильза).

Для каждого найденного элемента плагин берёт «Отметку от уровня», при необходимости округляет её, определяет уровень элемента, считает абсолютную отметку (смещение + отметка уровня) и записывает выбранные параметры в формате +3,450 / −0,150.

Экземпляры семейств, в имени которых есть «05_Отверстие_Стена» или «05_Гильза», плагин находит по всей модели сам — предварительно выделять элементы не нужно.

Порядок действий

1. Нажмите кнопку Заполнить отметки.
2. В открывшемся окне отметьте, какие параметры заполнять:
   • О_Отметка расположения
   • ADSK_Отверстие_Отметка от этажа
   • ADSK_Отверстие_Отметка от нуля
3. При необходимости включите округление отметки от уровня и укажите кратность округления в мм (по умолчанию 5 мм).
4. Нажмите ОК.
5. Итоговое окно покажет: обработано элементов X из N, применённое округление и список пропущенных (нет нужного параметра или уровня) с их ID.

Кнопка «Объединить отверстия»

Объединение выделенных прямоугольных отверстий в одно общее.

Плагин строит одно новое отверстие по общей огибающей рамке (максимальные ширина, высота и глубина группы), при необходимости разворачивает его по направлению стены и удаляет исходные отверстия. Все выделенные отверстия должны быть одного типа расположения — либо все в стенах, либо все в перекрытиях; смешанный выбор объединить нельзя.

Для отверстий в перекрытиях: если центры находятся на разных высотных отметках, включается режим «вертикальный стояк» (объединение друг над другом), иначе — обычное объединение в плане.

Функция нужна, когда рядом стоят несколько отдельных заданий на отверстия (например, под группу труб), которые логичнее оформить одним общим проёмом.

Порядок действий

1. Выделите два и более прямоугольных отверстия одной ориентации. Круглые отверстия в объединении не участвуют — они игнорируются.
2. Нажмите кнопку Объединить отверстия.
3. Итоговое окно покажет тип объединения, количество «было → стало» и число элементов, пропущенных как неподходящие.

Кнопка «Отверстия в модели»

Проверка семейств отверстий, уже размещённых в открытой модели: состав группы, положение, коммуникации, толщина пробивки и пересечения с другими конструкциями.

Самая комплексная кнопка панели — запускает шесть проверок сразу и позволяет находить коммуникации, для которых задание на отверстие ещё не поставлено (план-макс).

Окно настройки

После нажатия кнопки открывается окно с параметрами предстоящей проверки:

• Группы заданий в модели — список групп для выборочной проверки. Если ничего не выбрано, проверяются все отверстия в модели, но без Проверки 2.
• Только элементы в подрезке активного вида — ограничивает проверку видимой областью. Работает и с обычной Crop Region (планы, разрезы), и с Section Box у 3D-вида.
• Категории коммуникаций для проверки — список формируется автоматически анализом текущего документа: показываются только те категории, у которых реально есть элементы с положением (кривая или точка). Типичные MEP-категории (трубы, воздуховоды, фитинги, арматура, оборудование, сантехприборы, изоляция) отмечены по умолчанию; остальное, что найдётся в модели, можно включить вручную.
• Конструктивные модели для план-макс — выбор, какие связанные файлы считать конструктивом при поиске непроштробленных пересечений. Если ничего не выбрано — все связи.
• Выполнить план-макс — включает Проверку 5 с настройкой минимального диаметра трубы и минимальной стороны воздуховода, которые вообще стоит проверять.

Шесть проверок

Работа со списком результатов

Каждая проверка — сворачиваемый блок с цветовой индикацией:

зелёный — без замечаний оранжевый — есть замечания красный — ошибка

• → Переход к 3D-виду с подрезкой вокруг элемента или точки коллизии с выделением соответствующего элемента. Кнопка, по которой перешли последней, подсвечивается жёлтым — удобно вернуться к тому месту, где остановились.
• ⧉ Копирует ID элемента в буфер обмена.
• ✎ Только в Проверке 5: открывает окно с комментарием и флажком «Пропускать эту точку при следующей проверке». Помеченные точки уходят при следующем запуске в отдельный свёрнутый список «Просмотрено» и не мешают видеть новые коллизии.
• XLSX Кнопка «Экспорт в Excel» внизу окна сохраняет весь отчёт, включая комментарии и метки, в файл .xlsx.
